一、基本介紹

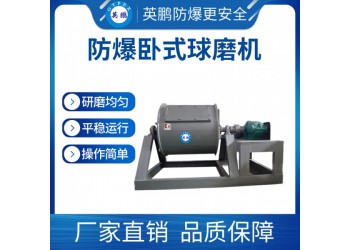

型號：YBDK-100WSM
規格：100L
磨筒轉速（r/min）:50
電機功率kw:3
磨筒容積（L）:100
裝料容積（L）:40
裝球容積（L）:50
重量kg:230
二、工作原理：
據研磨物料的粒度加以選擇，物料由磨機進料端空心軸裝入筒體內，當球磨機簡體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它帖附近筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
三、性能介紹
靈活的選材可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及包覆其他材質定制;
可靠的驅動配置:捏合機根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。
驅動電機：防暴電機、變頻電機.
優異的動軸連接
*每批次混合的物料體積，取相應規格的設備。
*選取設備制作材質，材質分：與物料接觸部分、不與物料接觸部分，設備其它部件保持原有材質。
(材質依據物料性質、工況要求、衛生級別等因素決定，常規有碳鋼、304/316L/321不銹鋼) (材質選定后依據要求確定表面處理要求)
*根據物料的比重、流動性等性質，以及啟動標準來確定配置的驅動能力。 (啟動標準分：重載啟動、空載啟動)
*依據實際工藝情況，增加輔助功能組件，如噴液、加熱/冷卻、等。
*設計設備的開口要求，如加料口、清理口、排氣孔等
*選擇出料模式以及驅動方式：手動、氣動、電動
重要提示：設備的選型是比較重要的環節，應盡可能提供物料的詳細信息，以及工藝安排，以便我公司專業人員為您提供優質的技術服務。
結構形式:球磨機主要有筒體、端蓋、過濾板進出料螺旋、主軸承、主軸承座、轉動裝置等部委組成。
四、使用說明
1．安裝時必須對筒體中空軸及各部位進行檢查。
2．如果筒體和中空軸組裝后的實測尺寸與基礎尺寸不符，應按實測尺寸。安裝距離公差不得大于1.5mm。
3．兩主軸承縱向中心線應重合，不重合度允差為0.5mm，橫向軸線應平行，不平行度允差為0.5 mm。
4．主軸承地板不平度允差每米為0.1mm，兩底板的標高允差為0.5mm，要求出料端低于進料端。
5．齒輪軸與筒體軸心線應平行，不平行度允差每米為0.5mm。
使用保養
1． 啟動前首先檢查安全設施是否完善，清除磨機周圍的雜物，保證生產安全。
2．檢查個組合件螺栓是否緊固可靠。
3．將入口蓋固定牢固。
4．各潤滑部位加足潤滑油。
5．設備使用期間必須定期檢查。
防爆標準：
本系列設備制造標準：
防爆篩分機產品符合國家相關防爆標準才允許進入市場，國家公布的防爆類產品執行標準有：
GB3836.1-2010《爆炸性環境第1部分:設備通用要求》
GB3836.2-2010《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》
GB3836.15-2000《爆炸性氣體環境用電氣設備第 15部分:危險場所電氣安裝(煤礦除外)》
