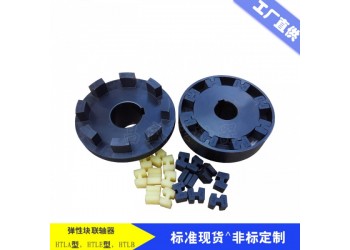

H形彈性塊聯軸器是利用若干個H表狀的彈性件，并將主、從動端半聯軸器的凸塊對應插入H形彈性件之間，以實現兩半聯軸器的聯接。H型彈性塊聯軸器結構簡單，尺寸緊湊，制造方便，成本較低，裝卸方便，具有一定補償兩軸相對偏移和減振、緩沖性能，適用于聯接兩同軸線的傳動軸，具有失效保護功能，z大保證了運行的可靠性，插入式裝配，因只有三個部件，確保安裝簡便，具有徑向、角度、軸向和扭轉彈性，通過彈性塊傳遞轉矩 ，可靠的聯接使其能夠正反兩方向運轉，并可用于頻繁正反轉場合
HTLA型彈性塊聯軸器基本參數和主要尺寸/mm
|
型號
|
公稱轉
矩Tn/
N·m
|
許用轉速
[n]/r·min-1
|
軸孔直徑
d1、d2、dz
|
軸孔長度
|
b
|
b1
|
D
|
D1
|
S
|
轉動慣
量I/
kg·m2
|
質量
m/kg
|
|
Y型
|
J1、Z型
|
Y型
J1型
|
Z型
|
|
鐵
|
鋼
|
L
|
L1
|
L
|
|
HTLA1
|
18
|
5000
|
12、14
|
32
|
27
|
—
|
8
|
22
|
20
|
58
|
40
|
2
|
0.0003
|
1
|
|
16、18、19
|
42
|
30
|
44
|
|
20、22、24
|
52
|
38
|
52
|
|
HTLA2
|
31.5
|
5000
|
16、18、19
|
42
|
30
|
48
|
8
|
26
|
20
|
70
|
48
|
0.0006
|
1.65
|
|
20、22、24
|
52
|
38
|
56
|
|
25、28
|
62
|
44
|
62
|
|
HTLA3
|
63
|
5000
|
20、22、24
|
52
|
38
|
60
|
10
|
32
|
21
|
82
|
60
|
0.0017
|
3.22
|
|
25、28
|
62
|
44
|
66
|
|
30、32
|
82
|
60
|
82
|
|
HTLA4
|
100
|
5000
|
24
|
52
|
38
|
66
|
12
|
40
|
24
|
95
|
70
|
0.0041
|
5.15
|
|
25、28
|
62
|
44
|
72
|
|
30、32、35、38
|
82
|
60
|
88
|
|
40
|
112
|
84
|
112
|
|
HTLA5
|
160
|
5000
|
28
|
62
|
44
|
72
|
14
|
42
|
27
|
110
|
80
|
0.014
|
10.85
|
|
30、32、35、38
|
82
|
60
|
88
|
|
40、42、45
|
112
|
84
|
112
|
|
HTLA6
|
250
|
4500
|
5000
|
32、35、38
|
82
|
60
|
88
|
17
|
45
|
31
|
125
|
92
|
0.014
|
10.85
|
|
40、42、45、48
|
112
|
84
|
112
|
|
50
|
—
|
|
HTLA7
|
355
|
4000
|
5000
|
38
|
82
|
60
|
88
|
20
|
48
|
34
|
140
|
100
|
0.02
|
12.97
|
|
40、42、45、48
|
112
|
84
|
112
|
|
50、55、56
|
|
HTLA8
|
560
|
3500
|
4700
|
42、45、48
|
20
|
55
|
39
|
160
|
110
|
0.033
|
20.15
|
|
50、55、56
|
|
60、63、65
|
142
|
107
|
142
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
