ZKC127型礦用司控道岔裝置維修說明

一、概述

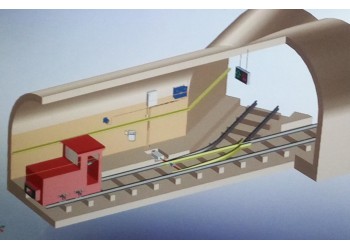

ZKC127型礦用司控道岔裝置主要適用于煤礦井下大巷道岔的自動控制，取代“人工扳道”。該自動控制裝置是由電機車司機用發送器（或按鈕）控制道岔位置，道岔上方有岔位顯示器，顯示道岔位置。該裝置結構簡單、工作可靠、維修方便，有效地改善了工作條件，提高了運輸效率。

 一、氣動司控道岔裝置的特點 （1）控制器采用抗干擾能力強的單片機進行信號采集識別判斷，無線遙控能在遠距離對道岔進行準確遙控，確保機車的安全行駛； （2）采用數字編碼技術，系統抗干擾能力強； （3）顯示器直觀地指示出道岔目前位置，司機可根據機車目標方向在遠方遙控改變道岔開啟位置； （4）顯示器亮度高，字型大方美觀，顯示道岔方位準確、清晰； 二、工作原理如下：系統上電后，首先完成自檢，若自檢不正常將通過顯示器顯示故障指示；若自檢正常，系統就處于待工作狀態。當?shù)V車進入數字接收機的接收范圍后，司機通過顯示器上的顯示代號（1、2、3、4……9），按遙控器上與道岔代號對應按鍵，此時，數字接收機收到道岔代碼數字編碼后，將其送于微控制器系統進行數碼識別；確認成功后，微控制器系統向道岔驅動器發出指令，使道岔驅動器動作，同時由到位傳感器檢測出道岔位置信息。如果道岔沒有到位，控制器發出指令，道岔驅動器反向歸位。此時應檢查道岔內是否夾有雜物等，清除完畢后，再次操作一次遙控器，系統可恢復正常工作，同時，顯示器將顯示道岔目前位置。

二、功能特點

1、PLC控制系統：當控制器接收到發送器（或按鈕）信號后，可控制執行機構（氣缸或油缸）動作，搬動道岔。 當?shù)啦戆岬轿粫r，顯示器顯示道岔位置。

2、顯示功能：顯示器能正確顯示道岔當前位置。

3、提示功能：當?shù)啦韮蛇叾疾坏轿粫r,顯示器不顯示道岔位置。

4、發送器遙控距離：0～50m（無遮擋）、遙控角度：0～300

5、道岔動作靈敏度高，動作時間：≤3s

三、裝置主要組成及其技術參數

ZKC-127K型司控道岔裝置用控制器

1.額定工作電壓：AC  127V

2.額定功率：40W

3.本安參數：U0：DC12.5V，I0：1A

ZKC-12F型司控道岔裝置用發送器

1.額定工作電壓：DC  12V

2.額定工作電流：≤30mA
