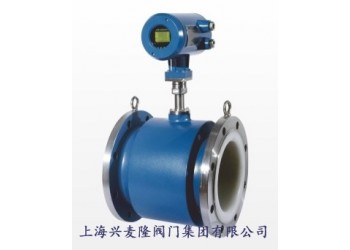

興麥隆DCSF（DCNF）電磁流量能量計
產品概述
電磁流量能量計的設計、生產、標定執行《JB/T9248-1999電磁流量計》標準。在出廠前通過多個技術指標嚴格檢測，保證產品準
確度和可靠性。
該流量計適合所有導電率大于5μs/cm的導電液體的流量測量。測量管內無活動及阻流部件，阻力損失極小，不堵塞。流量計的性能不受液體的壓力、溫度、密度改變的影響。傳感器采用低頻多態勵磁，不受工頻及現場各種干擾的影響；測量精度高，穩定性好，安裝要求低。電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流，已達到B是個常量；同時把傳感器感應的電動勢放大，轉換成標準的電流信號或是頻率信號，便于流量的顯示、控制、調節。
測量流量時，導電液體切割垂直于流動方向的磁場，導電液體的流動感應出一個與平均流速（即體積流量）成正比的電壓信號。因此要求被測流動液體具有z低限度的電導率。該信號通過兩個與液體直接接觸的電極檢出，并通過電纜傳送至轉換器。然后轉換成統一的標準信號。經過一系列數字化處理后，將累計流量和瞬時流量同時顯示在轉換器屏幕上。
流量計安裝方法
(a）流量計通常水平安裝，兩電極的軸線應處于同一水平位
置。
（b）為防止出現負壓，流量計的高度應低于管道的高度，或
在流量計的下游側保證有一定的背壓。
（c）流量計測量內徑與管道內徑不一致時，管道內徑應大于流量計的內徑，并在它們之間加裝錐角不大于15°的縮管或是擴管。(d）測量固液兩相流體的流量計的z佳安裝位置是垂直安裝，流向自下而上。
(e）為了改善渦流與流場畸變的影響，流量計安裝前、后直
管段長度有一定的要求，否則會影響測量精度。
流量計安裝時對直管段要求
|
管道安裝類型 |
前后直管段要求 |
|
|
前直管段(L1) |
后直管段(L2) |
|
|
水平管 |
50 |
30 |
|
彎管 |
5D |
3D |
|
擴口管 |
100 |
5D |
|
閥門下游 |
10D |
5D |
|
收縮管 |
100 |
5D |
|
泵下游 |
15D |
5D |
|
混合液 |
30D |
5D |
|
注：表中 D 為管道內徑 |
||
技術參數
|
口徑 |
DN10-DN1600 |
|
精度 |
±0.5%±1.0% |
|
電極材料 |
316、316L、哈氏B、哈氏C、鈦Ti、鉭Ta、鉑金Pt |
|
內襯材料 |
聚氯丁橡膠、聚氨酯橡膠、聚四氟乙烯F4、F46、PFA |
|
介質 |
導電性液體（含固液兩相) |
|
測量誤差 |
±0.5%±1.0%流量（按口徑分） |
|
介質電導率 |
>5μs/cm (水>20μs/cm) |
|
流速范圍 |
0.3~10.0m/s（流量單位可選) |
|
連接法蘭 |
HG20592-2009、DIN、ANSI,JIS |
|
介質溫度 |
負25℃至80℃（橡膠襯里65℃) |
|
額定電壓 |
0.6MPa-4.0MPa(更高壓力可定做) |
|
輸出信號 |
4-20mA電流輸出、0-5KHz頻率/脈沖輸出 |
|
防護等級 |
IP65、IP67、IP68（分體) |
|
網絡功能 |
MODBUS、RS-232、RS-485、HART通訊接口 |
|
應用 |
暖通、酸、堿、給排水、食品、紙漿等 |
|
顯示 |
流量、正反累積流量、正反累積量差、百分比、流速 |
|
語言 |
中文/英文 |
|
供電電源 |
220V AC、24V DC |
|
組裝形式 |
一體式、分體式 |
|
安裝方式 |
法蘭式、夾持式 |
