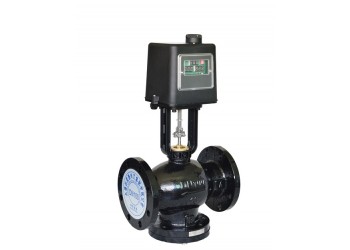

法蘭電動調節閥
產品概述：
電動調節閥是由作用力2500N或4000N電動執行器與口徑DN40-DN200調節閥體組合而成的電動調節閥系列：其廣泛應用于空調，制冷，采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制系統溫度，濕度，壓力和節能的目的。
產品特點
1. 執行器選用鋁壓鑄的支架和外罩，體積小，重量輕，強度高。
2. 執行器選用永磁同步可逆電機，帶有過載保護功能，限位開關，執行器自行停止。
3. 工作電壓：AC24V±10﹪50/60HZ（也可以訂制選用AC220V）
4. 控制信號：開關/浮點信號 模擬：0-10V/4-20MA信號
5. 閥體結構形式有兩通單做閥，兩通平衡閥，三通分流閥及三通合流閥
6. 閥體與管道的連接形式為PN16GB9113.3法蘭連接。
7. 閥體可選鑄鋼，鑄鐵以適應不同工作介質及溫度，介質溫度較高時，閥體可選擇散熱性。
8. 帶有閥門行程自適應功能，便于現場安裝和調試。
9. 可選配手動裝置，實現手動打開/關閉，執行器的設計符合IEC國際標準。
|
執行器型號 |
ET8260 |
ET8260 |
ET8260 |
ET8260 |
||||||
|
控制類型 |
可逆的，遞增控制 |
比例式制型正轉或反轉 |
可逆的，遞增控制 |
比例式制型正轉或反轉 |
||||||
|
電源電壓 |
AC24V±10﹪50/60hz，也可以采用AC220V±10﹪50/60HZ |
|||||||||
|
電機形式 |
交流永磁同步可逆電機 |
|||||||||
|
作用力 |
2500N |
2500N |
4000N |
4000N |
||||||
|
控制信號 |
增量/浮點信號 |
0（2）-10VDC或0（4）-20mADC |
增量/浮點信號 |
0（2）-10VDC或0（4）-20mADC |
||||||
|
反饋信號 |
可加電位器（-Y）和輔助開關（-H） |
0（2）-10VDC或0（4）-20mADC |
--- |
0（2）-10VDC或0（4）-20mADC |
||||||
|
功率消耗 |
10VA |
12VA |
16VA |
16VA |
||||||
|
運行速度 |
4.2/mm（可根據用戶要求調節） |
|||||||||
|
行程 |
45mm |
|||||||||
|
凈重 |
4kg |
|||||||||
|
防護等級 |
lP54 |
|||||||||
|
工作溫度 |
-10℃-50℃ |
-10℃-50℃ |
-10℃-50℃ |
-10℃-50℃ |
||||||
|
儲存溫度 |
-20℃-60℃ |
-20℃-60℃ |
-20℃-60℃ |
-20℃-60℃ |
||||||
|
工作溫度 |
10﹪-90﹪RH無結露 |
|||||||||
執行器技術參數
|
閥體通徑 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
|
|
長度（L） |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
|
|
高度（H1） |
435 |
445 |
475 |
485 |
500 |
535 |
550 |
650 |
|
|
高度 |
二通 |
85 |
95 |
115 |
125 |
150 |
175 |
200 |
240 |
|
三通 |
140 |
150 |
175 |
180 |
215 |
235 |
260 |
300 |
|
|
D/DN |
150/84 |
165/99 |
185/118 |
200/132 |
220/156 |
250/184 |
285/211 |
340/266 |
|
|
K/孔數 |
110/4 |
125/4 |
145/4 |
160/8 |
180/8 |
210/8 |
240/8 |
295/8 |
|
|
連接管徑 |
G1-1/2 |
G2 |
G2-1/2 |
G3 |
G4 |
G5 |
G6 |
G8 |
|
點擊圖片查看原圖
