兩相流對夾式排渣閘閥用途：

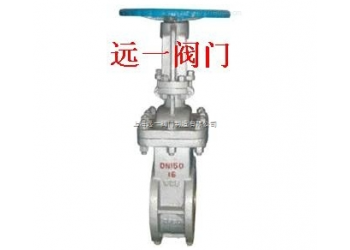

LXLZ71H/Y-10C/16C/25/40P/R/RL兩相流對夾式排渣閘閥是本廠研制的新產品，該產品適用于火力發電廠水除灰，干除灰系統或礦山工業及其它行業的兩相流管道上作為啟閉裝置。

壓力環境 : 1.0MPa,1.6MPa,2.5MPa,4.0 MPa。
閥體材質:WCB，不銹鋼2520等特殊材質。
連接形式: 對夾式。
公稱通徑: DN50~DN500。
適用介質: 火力發電廠水除灰。

兩相流對夾式排渣閘閥主要性能規范
型號公壓力 MPa 強度試驗壓力 MPa 工作溫度℃ 適用介質
LXLZ971/71-10C1.01.5

≤ 400渣水混合物 渣水比≤ 1：6 量大粒度≤ 50mm
LXLZ971/71-16C1.62.4
LXLZ971/71-25C2.53.8
LXLZ971/71-40C4.06.0

兩相流對夾式排渣閘閥主要零件材料

零件名稱
閥體	WCB
閥蓋	WCB
閘板	WCB+85CrMn(堆焊)
閥桿	2Cr13不銹鋼
閥桿螺母	鑄鋼青銅

兩相流對夾式排渣閘閥主要外形尺寸和連接尺寸

LXLZ71Y 1.6MPa
公稱通徑 DN/mm LDKdn-dn-M
50100165125992-φ182-φ16
651001851451182-φ182-φ16
801102001601324-φ184-φ16
1001202201801564-φ184-φ16
1251302502101844-φ204-φ16
1501402802402114-φ224-φ20
2001503402952666-φ266-φ24
2501504053553196-φ266-φ24
30016046041037O6-φ26B-φ24
3501805204704298-φ268-φ24
4002105805254808-φ308-φ27
45023064058554810-φ301O-φ27
5002407156506091O-φ3310-φ30

LXLZ71Y 2.5MPa
公稱通徑 DN/mm LDKdn-dn-M
50100165125992-φ182-φ16
651001851451182-φ182-φ16
8011O2001601324-φ184-φ16
1001202351901564-φ184-φ16
1251302702201844-φ204-φ16
1501403002502114-φ224-φ20
2001503603102746-φ266-φ24
2501504253703306-φ266-φ24
3001604854303898-φ308-φ27
350180555490448B-φ33B-φ30
4002106205505038-φ368-φ33
45023067060054810-φ3610-φ33
50024073066060910-φ3610-φ33

LXLZ71Y 4.0MPa
公稱通徑 DN/mm LDKdn-dn-M
50100165125992-φ162-φ16
651001851451182-φ162-φ16
801102001801324-φ164-φ16
1001202351901564-φ204-φ20
1251402702201844-φ244-φ24
1501403002502114-φ244-φ24
2001403753202846-φ306-φ27
2501604503853456-φ336-φ30
3001805154504098-φ338-φ30
3502005805104658-φ368-φ33
4002406605855358-φ368-φ33
45026068567056010-φ3610-φ36
50028075567061510-φ3910-φ39
