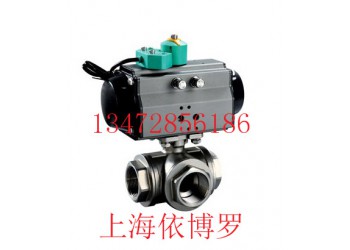

上海依博羅Q614/15F氣動三通內螺紋球閥分為L型和T型，L型適用於介質的流向切換，能使相互垂直的兩個通道聯通，T型適用於介質的分流，合流或流向切換。

上海依博羅Q614/15F氣動三通內螺紋球閥的詳細資料：

上海依博羅Q614/615F氣動內螺紋三通球閥技術參數

 氣缸選配：GTD/GTE、AT-D/S

氣缸形式：雙作用單作用(彈簧復位式)

環境溫度：標準型為-20℃-+80℃、低溫型-40℃-+80℃、高溫型-20℃-+160℃

氣源壓力：雙作用2～8bar、單作用3～7bar

 上海依博羅Q614/615F氣動內螺紋三通球閥附件選項(可選)

 回訊器：也叫限位開關，遠程反饋開關信號(普通型、防爆型可選)

電磁閥：雙作用選二位五通、單作用選二位三通(普通、防爆；多種電壓可選)

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

手輪機構：轉動手輪機構，可實現手動開、關閥

電氣定位器：輸入4～20mA信號,實現閥門調節功能(普通、防爆可選)

備注:氣缸參數請另參考所選配的氣動執行器資料.

 依博羅Q614/615F氣動內螺紋三通球閥球閥標準規范

閥門螺紋類型：G·NPT·BSPT DIN259/2999

閥門檢 驗：ISO/DIN 5208—1987

驅動裝置連接：ISO 5211

 依博羅Q614/615F氣動內螺紋三通球閥球閥參數：

公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

連接方式：螺紋(L型、T型)

閥體材質：鑄鋼(WCB)、不銹鋼CF8(304)、CF8M(316)

閥球材質：不銹鋼CF8(304)、CF8M(316)

密封材料：PTFE、PPL

適用溫度范圍：-20℃～232℃～350℃

適用介質：水、油、氣等某些腐蝕性液體(W·O·G)

 上海依博羅Q614/615F氣動內螺紋三通球閥詳細介紹：

★氣動執行器表面經陽極氧化處理，齒輪齒條結構，

★有開關兩個位置+/-5°行程調節

★NAMUR標準氣源接口，可與電磁閥直接連接

★三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成L型或T型通道,使安裝更加方便

★三通球閥分為L(zhǎng)型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。

★雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求

技術規范

設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
連接尺寸	GB/9113、JB/T79	ANSIB16.5
試驗和檢驗	JB/T9002	API598

※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

主要零件材質表

序號	零件名稱	材質
1	接頭	不銹鋼 CF8、CF8M
2	閥座	PTFE
3	球體	不銹鋼 304、316
4	墊片	PTFE
5	閥體	不銹鋼 CF8、CF8M
6	螺栓	不銹鋼 304
7	閥桿	不銹鋼 304、316
8	墊片	PTFE
9	填料	PTFE
10	壓蓋	不銹鋼 304、316
11	連接支架	不銹鋼 CF8
12	連接套	不銹鋼 304
13	螺栓	不銹鋼 304
14	氣動裝置

*: 系列球閥主要零部件及密封圈的材質可根據實際工況條件用戶。



主要外形及連接尺寸Q61(4、5)(F、N、P)-16-64

通徑		外形連接尺寸								執行器型號
DN	in	d	G	L	L0	L1	L2	H	S
15	1/2	10	1/2″	68	34	140/178	62/75	130/136	26	GTD52/GTE65
20	3/4	15	3/4″	78	39	140/178	62/75	135/141	32	GTD52/GTE65
25	1	20	1″	86	43	140/214	62/91	139/173	38	GTD52/GTE80
32	11/4	25	11/4″	111	55.5	164/214	75/91	158/186	49	GTD65/GTE80
40	11/2	32	11/2″	126	63	164/246	75/101	165/203	56	GTD65/GTE90
50	2	38	2″	143	71.5	190/295	91/112	202/228	70	GTD80/GTE100
65	21/2
80	3

※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
※注：數據 XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
※注：*根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
